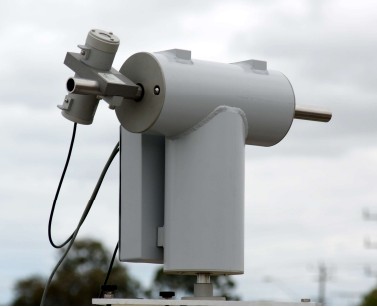

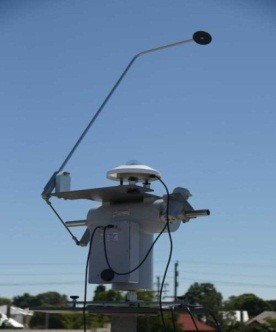

AST-02&03 太陽跟蹤器

AST-02 or AST-03主動式太陽追蹤器有一個云臺變速箱與集成單板計算機和全球定位系統。

型號 : AST

產地 : 澳大利亞

簡介：

AST-02 or AST-03主動式太陽追蹤器有一個云臺變速箱與集成單板計算機和全球定位系統。包括高對比度的眼睛讓跟蹤器始終保持鎖定太陽有效實時主動跟蹤太陽。AST-02有一個水平的橫臂,AST-03是雙橫臂式。

AST-02 or 03 太陽跟蹤器的水平軸和垂直軸都是旋轉的步進電機直接連接到減速器實現零間隙的旋轉，GPS信號用于自動配置任何地理位置的跟蹤,并提供精確的時間同步，跟蹤操作 12VDC，具有10W的低功耗的要求，使得它適合太陽能動力網站。

特點：

● 完整的主動的太陽跟蹤系統

● 在地球上任何位置均可安裝（平行于地球旋轉軸線旋轉）

● 防水鋁制、不銹鋼結構

● 簡單的調節至每日傾斜變動

● 固有安全，12 VDC 操作

● 精密的震蕩電路，控制步進電機頻率

● 軸盤延遲制動，用于控制反沖

● 最小化操作者親自操作需求

● 無需定期維護

● 含用戶手冊

技術參數

AST-02&03 太陽跟蹤器		圖片
跟蹤精度	主動式（晴）0.02° 被動式（陰）0.15°
角速度	9°/秒（最大）
旋轉	垂直/平面/方位軸= ± 250°（0°=真北/南）水平/傾斜/天頂軸= +100°，-15°（0°=水平，90°=垂直）
轉矩（12VDC）	APT-02=12nm AST-03=12×2=24nm
有效載荷	APT-02=10kg AST-03=20kg
驅動機構	直接諧波齒輪傳動，零齒隙
發動機	步進電機（AST-02/3=2，AST-03T=3）
主動跟蹤	象限眼，實時閉環控制
水平軸尺寸	?25×130mm（AST-02=1, AST-03=2）
活動日照閾值	隨太陽天頂角自動變化
工作溫度	0-50°C
電源需求	12VDC名義上（11-16VDC） <10W持續使用
電纜長度	6m，2芯
用戶界面	LED顯示，USB和RS232接口
高程控制（僅限AST-03T）	3 x TTL輸入：4個標準偏移；3用戶定義
防水等級	IP65
軸配合（僅限AST-03T）	兩個豎井上的MEMS測斜儀
尺寸大小	47×43×28cm
重量	AST-02=12kg, AST-03=14kg
標準配置	跟蹤器齒輪箱和控制箱，以及TE01 Eye
可用選項	LP01校平板；LS01水平架 TA01延長標高豎井，150mm PM02太陽鏡座（單） PM04 Pyr。安裝（雙）；PM06 Pyr。支座（三個） ME01高程測斜儀 SA02遮陽板總成；SA02-T，兩個遮光板狀態輸出引線（TTL或RS232）串行數據端口（USB）和導線延長電纜長度，最長可達25m 擴展溫度范圍，-40至+80°C
